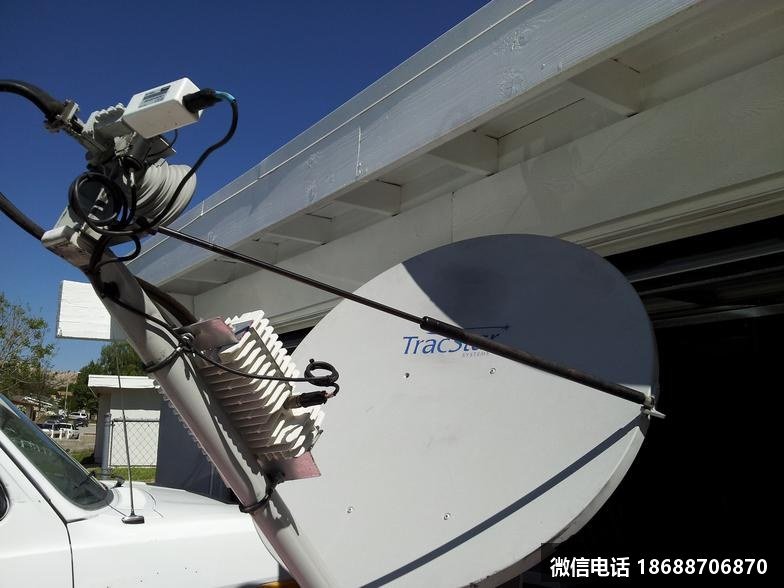

TracStar X370V 3.7 米 x 波段天线3.7m X band vsat antenna
TracStar天线 — TracStar X370V 3.7 米 x 波段天线3.7m X band vsat antenna
Description
技术参数 / Specifications
| 天线型号 | SX037TCP2X |
|---|---|
| 工作频段,
GHz |
X-
频段 |
| 接收 | 发射 |
| 7.25~7.75 | 7.9~8.4 |
| 增益dBi | 47.05 |
| 极化方式 | 圆极化 |
| 轴比 2端口馈源 | 1.15 : 1 |
| 电压驻波比 | 1.30 : 1 |
| 半功率波束宽 | 0.72° |
| 典型G/T值（EL>10°） 2端口 | 28.2dB/K
(30° LNA) |
| 接口形式 | WR-112 |
| 馈源插入损耗dB | 0.5 |
| 收发隔离度dB | 80 |
| 旁瓣电平 90%峰值在包络线内 | -14 29-25logθ(1°≤θ＜20°) |
| 天线口径 | 3.7米 |
| 天线类型 | 环焦 |
| 主面精度 | ≤0.5mm |
| 天线指向范围 | 方位 俯仰 极化 |
| 驱动模式 | 电动/手动 |
| 电动驱动系统 | 方位运动速率 俯仰运动速率 |
| 工作风速 | 72km/h
阵风 97km / h |
| 生存风速 | 200km/h |
| 工作温度 | -40°~+60° |
| 太阳辐射 | 1135Kcal/h/m² |
| 地震 | 0.3g(H),
0.15g(V) |
| 裹冰 | 工作13mm ； 生存25mm |
Additional information
| 天线型号 | SX037TCP2X |
|---|---|
| 工作频段, GHz | X- 频段 |
| 接收 | 发射 |
| 7.25~7.75 | 7.9~8.4 |
| 增益dBi | 47.05 |
| 极化方式 | 圆极化 |
| 轴比 2端口馈源 | 1.15 : 1 |
| 电压驻波比 | 1.30 : 1 |
| 半功率波束宽 | 0.72° |
| 典型G/T值（EL>10°） 2端口 | 28.2dB/K (30° LNA) |
| 接口形式 | WR-112 |
| 馈源插入损耗dB | 0.5 |
| 收发隔离度dB | 80 |
| 旁瓣电平 90%峰值在包络线内 | -14 29-25logθ(1°≤θ＜20°) |
| 天线口径 | 3.7米 |
| 天线类型 | 环焦 |
| 主面精度 | ≤0.5mm |
| 天线指向范围 | 方位 俯仰 极化 |
| 驱动模式 | 电动/手动 |
| 电动驱动系统 | 方位运动速率 俯仰运动速率 |
| 工作风速 | 72km/h 阵风 97km / h |
| 生存风速 | 200km/h |
| 工作温度 | -40°~+60° |
| 太阳辐射 | 1135Kcal/h/m² |
| 地震 | 0.3g(H), 0.15g(V) |
| 裹冰 | 工作13mm ； 生存25mm |
