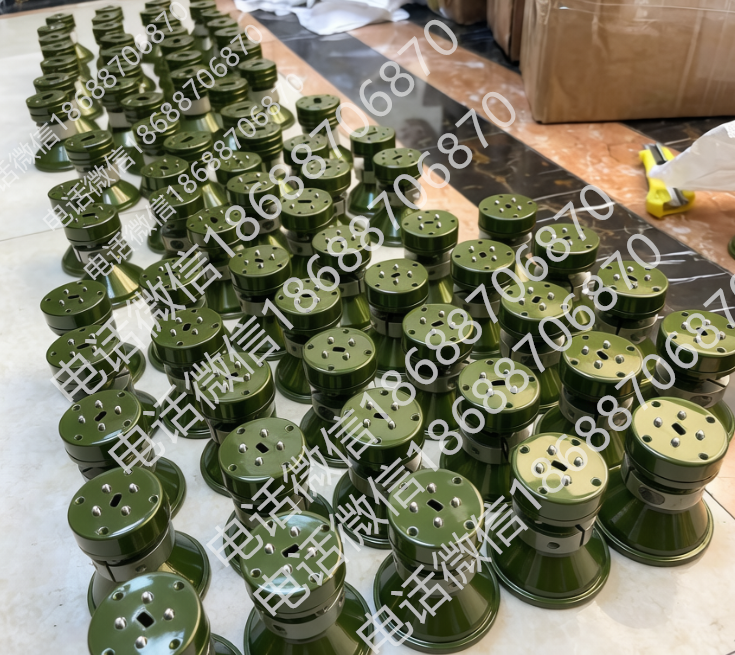

Ku Band Feed,Ka Band Feed,X Band Feed,Q Band Feed,V Band Feed 馈源

Especificação do Alimentador (Feed Horn) WR42 para Banda Ka – LNB

1. Visão Geral do Produto

Este alimentador de guia de onda padrão WR42 para a banda Ka foi projetado especialmente para antenas parabólicas de foco deslocado (offset) e de foco primário, em conjunto com receptores LNB de banda Ka. Ele concentra com eficiência as ondas eletromagnéticas satelitais, apresentando baixa perda de inserção, alto isolamento de polarização, excelente compatibilidade de impedância (VSWR) e desempenho à prova d’água para uso externo. É amplamente aplicado em banda larga satelital, recepção de TV via satélite, redes privadas governamentais, comunicações de emergência e testes de RF.

2. Parâmetros Padrão Básicos

Item Especificação Observação

Modelo de Guia de Onda WR42 Guia retangular padrão

Tipo de Flange R220 / UG-595/U Interface industrial padrão

Frequência de Corte 14,9 GHz Exclusivo para aplicações em banda Ka

Faixa de Operação 18,0 GHz ~ 26,5 GHz Faixa completa de recepção descendente (downlink) Ka

Modo de Polarização Polarização linear única / dual linear Estrutura personalizável

Compatibilidade de Antena 1. Offset: 0,3 m – 1,2 m
2. Foco primário: 0,6 m – 5 m Adaptação para diversos diâmetros de antena parabólica

3. Principais Índices Elétricos de RF

Item Valor Típico Limite Máximo Descrição Funcional

Perda de Inserção ≤ 0,35 dB (média em toda a faixa) ≤ 0,5 dB Baixa atenuação, melhora relação C/N e reduz o ruído do sistema

VSWR (Porta de Guia) ≤ 1,20 ≤ 1,25 Boa compatibilidade de impedância, evita reflexos e desbloqueio do LNB

VSWR (Interface LNB) ≤ 1,25 ≤ 1,30 Ganho estável sem flutuações de sinal

Isolamento de Polarização (Dual) ≥ 25 dB ≥ 22 dB Suprime interferência cruzada H/V, reduz taxa de erro (BER)

Discriminação de Polarização Cruzada (XPD) ≥ 22 dB ≥ 20 dB Resistência eficaz à interferência de canais adjacentes

Eficiência de Irradiação ≥ 82% ≥ 78% Maximiza o aproveitamento do ganho da antena

Adição de Figura de Ruído ≤ 0,2 dB ≤ 0,3 dB Sem degradação do desempenho de ruído original do LNB

Capacidade de Potência Média: 30 W / Pico: 100 W — Projetado para operação externa contínua com alimentação

4. Parâmetros Mecânicos e Ambientais

• Material: Cavidade de latão com revestimento interno banhado a ouro e flange niquelada, minimizando perdas em altas frequências

• Grau de Proteção: IP65

• Temperatura de Operação: -40 °C ~ +65 °C

• Temperatura de Armazenamento: -50 °C ~ +70 °C

• Estrutura: Vedação integral à prova d’água, com design anticondensação

5. Compatibilidade com Antenas

5.1 Antenas de Foco Deslocado (Offset)

Utiliza padrão de irradiação calibrado sem perdas por sombreamento do prato. Compatível com antenas pequenas de 0,3 m a 1,2 m, usadas em terminais residenciais, veiculares e portáteis embarcados (iates, RV).

5.2 Antenas Parabólicas de Foco Primário

Suporta irradiação uniforme no centro focal para alto ganho de recepção. Compatível com antenas de 0,6 m a 5 m, aplicadas em estações fixas terrestres, centros de recepção de broadcast e comunicações governamentais externas.

6. Cenários de Aplicação

6.1 Banda Larga Civil Via Satélite
Internet satelital doméstica em áreas remotas, ilhas e zonas rurais sem fibra; redes móveis marítimas e veiculares; terminais VSAT civis.

6.2 Radiodifusão e Mídia
Recepção de sinais 4K/HD em banda Ka para emissoras; retorno de vídeo ao vivo em campo; enlaces temporários para cobertura de eventos.

6.3 Redes Privadas Governamentais e Industriais
Enlaces de monitoramento satelital fixo em fronteiras, campos de petróleo e minas; transmissão de dados para estações meteorológicas e florestais autônomas; nós de comunicação temporários em resgates por inundações ou terremotos.

6.4 Testes e Calibração de RF em Laboratório
Calibração de padrões de irradiação e ganho em câmaras anecóicas; testes de componentes de guia de onda e LNB de banda Ka; depuração de sistemas de comunicação.

6.5 Comunicações Militares e Aeroespaciais
Estações receptoras satelitais criptografadas e anti-interferência; terminais leves embarcados navais e aerotransportados; equipamentos auxiliares de recepção para projetos aeroespaciais.

7. Principais Vantagens do Produto

1. Perda de inserção ultrabaixa (≤ 0,35 dB), preservando ao máximo sinais satelitais fracos e garantindo margem de link mesmo sob chuva ou neblina.
2. Design otimizado de baixo VSWR, assegurando compatibilidade estável de impedância e prevenindo perda de sintonia do LNB em operação contínua 24/7.
3. Alto isolamento de polarização (≥ 25 dB), eliminando interferência entre polarizações e permitindo recepção paralela multi-canal.
4. Interface WR42 padrão, compatível com os principais modelos de LNB Ka do mercado, facilitando instalação e substituição.
5. Estrutura IP65 e ampla faixa térmica, adaptando-se a ambientes severos como litorâneos, desertos e regiões alpinas.
