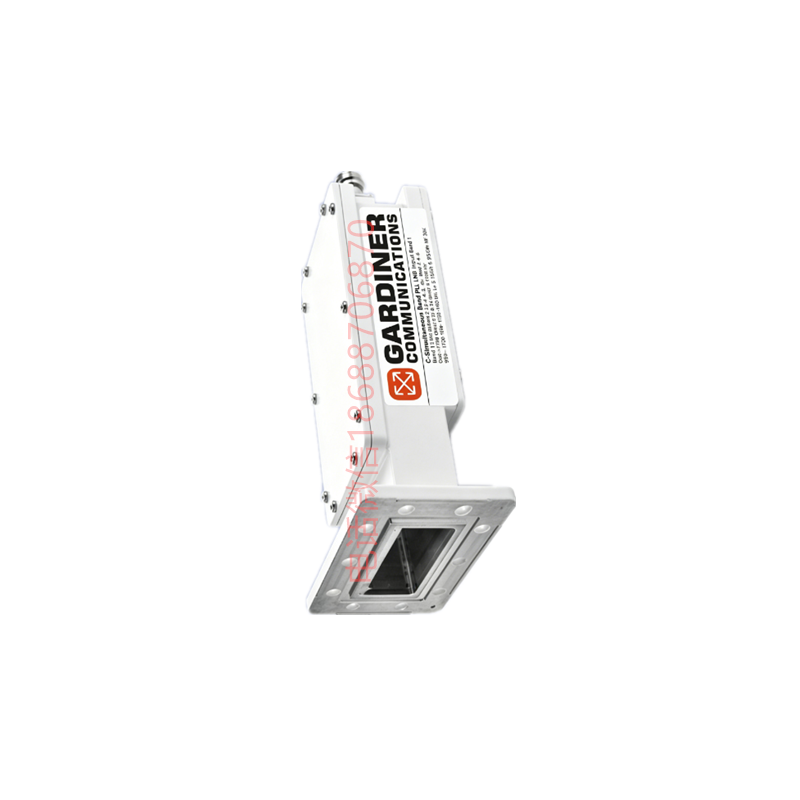

5.85-6.425GHz C Band LNB Dual-Segment LNB Gardiner Dual Local Oscillators Simultaneous

Description

GC5856425 C Band LNB

5.85-6.425GHz C波段双段低噪声放大下变频器  |  C-Band Dual-Segment LNB

产品概述 | Product Overview

深圳国鑫思辰科技有限公司提供是一款专为C波段卫星通信设计的低噪声下变频器（LNB），支持5.85-6.425GHz频段双段选择输出，具备反谱输出能力。采用WR137波导输入接口，内置低噪声放大器，适用于卫星信号接收、VSAT通信等应用场景。

This product is a low-noise Block Downconverter (LNB) designed for C-Band satellite communications, supporting dual-segment selection output in the 5.85-6.425GHz band with reversed spectrum capability. It features a WR137 waveguide input interface and built-in LNA, suitable for satellite signal reception and VSAT communications.

技术参数 | Technical Specifications

频率范围  |  Frequency Range
输入频率 Input Frequency	5.85 ~ 6.425 GHz	C波段两段选择输出  |  C-Band Dual-Segment Selection
输出频率（接口1） Output Freq (Out 1)	0.95 ~ 1.45 GHz	IN: 5.85~6.35GHz → OUT: 0.95~1.45GHz（反谱）| Reversed Spectrum
输出频率（接口2） Output Freq (Out 2)	0.95 ~ 1.325 GHz	IN: 6.35~6.425GHz → OUT: 0.95~1.025GHz（反谱）| Reversed Spectrum
射频性能  |  RF Performance
增益 Gain	≥ 60 dB	—
噪声温度 Noise Temperature	100 K	低噪声设计  |  Low Noise Design
输出P1dB Output P1dB	≥ +5 dBm	1dB压缩点  |  1dB Compression Point
接口特性  |  Interface Characteristics
输入驻波比 Input VSWR	1.35 : 1	—
输出驻波比 Output VSWR	1.5 : 1	—
输入接口 Input Interface	BJ70 (WR137)	波导接口  |  Waveguide Flange
输出接口 Output Interface	N-50K / SMA-k	可选  |  Optional
控制与供电  |  Control & Power Supply
参考时钟 Reference Clock	10 MHz	内外参考自适应  |  Internal/External Reference Adaptive
供电电源 Power Supply	12-24 VDC	直流供电  |  DC Power

工作模式说明 | Operational Modes

模式 1（低段）| Mode 1 (Low Segment):  IN: 5.85~6.35GHz → OUT: 0.95~1.45GHz（反谱）

模式 2（高段）| Mode 2 (High Segment):  IN: 6.35~6.725GHz → OUT: 0.95~1.325GHz（反谱）

注 | Notes:  所有指标均在典型工作条件下测试。如需更详细的机械图纸或定制频率，请联系我司销售团队 Tel:+861868870670。

All specifications are tested under typical operating conditions. For detailed mechanical drawings or custom frequencies, please contact our sales team.
