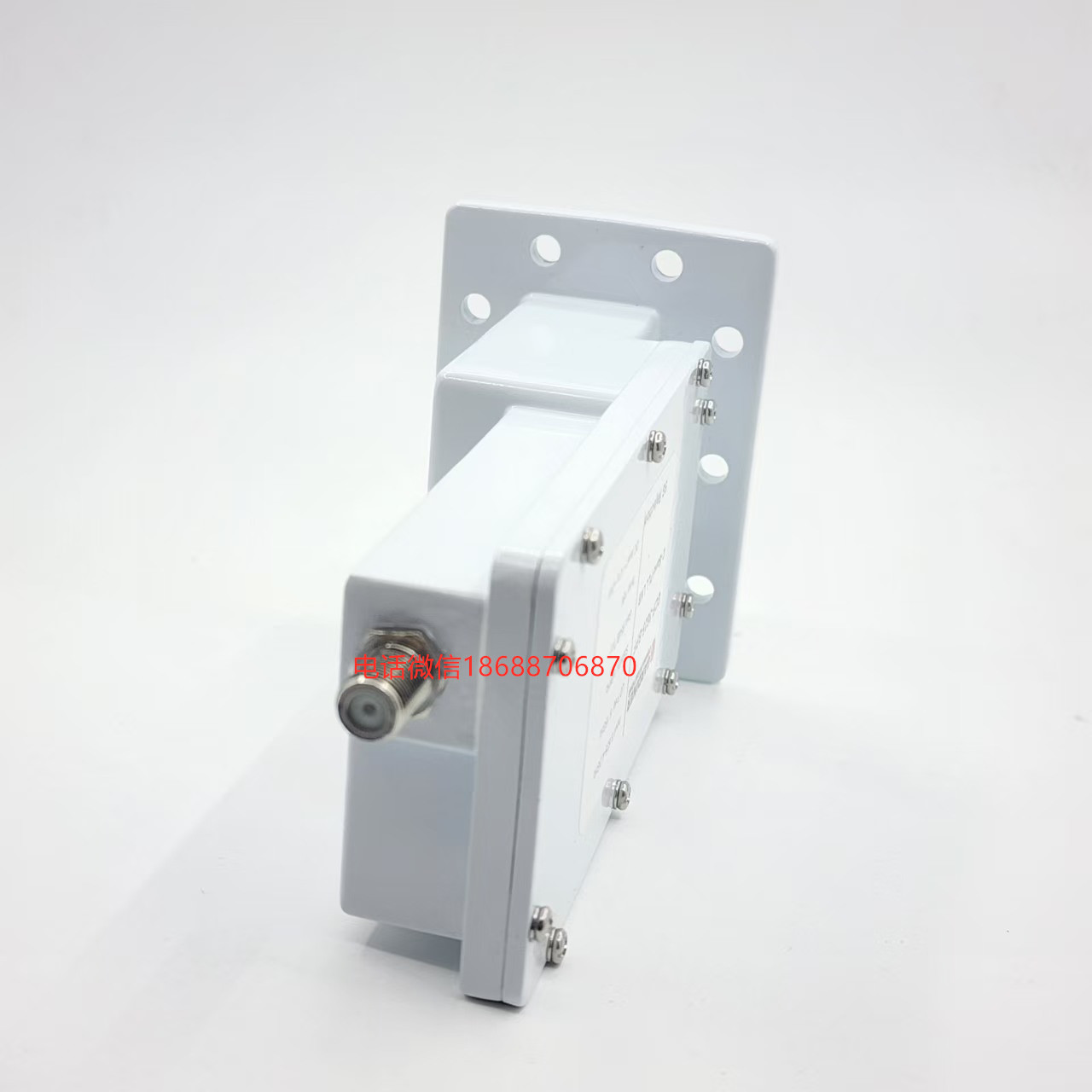

305F-3942,LNB,C-Band 5G Rejection PLL LNB,RF Filter Embedded

Description

产品名称：G波高频头,高频头,降频器,ATRON,抗5G干扰滤波高频头

型号1：G305F-3942

型号2：G305N-3942

输入频率	3.9 ~ 4.2GHz
中频输出频率	950 ~ 1450MHz
本振频率	5.15GHz
噪声温度	典型 25K，大 30K
变频增益	典型 60dB；范围：55dB~65dB
输出 1dB 压缩点	小 + 10dBm
外接参考频率 / 功率	10MHz，-5 ~ +5dBm
增益平坦度	大 4dB（峰值）
27MHz 内增益纹波	大 1dB（峰值）
输入驻波比	大 2.5:1
输出驻波比	大 2.5:1
本振频率稳定度	内置：±5KHz
输入波导法兰	CPR 229G（带槽）
镜像抑制	低 70dBc
带外抑制	通带偏移 50MHz：≥40dB 通带偏移 100MHz：≥85dB 通带偏移 150MHz：≥100dB 4.25GHz@ ≥40dB
相位噪声	1KHz 偏移：-75dBc/Hz10KHz 偏移：-85dBc/Hz100KHz 偏移：-95dBc/Hz
供电规格	直流 +12 ~ +24V
最大工作电流	250mA
工作温度	-40℃ ~ +60℃
防水等级	IP67
中频输出接口	F 母头 / N 型母头
外形尺寸	98.8 × 70.0 × 164.5 mm
产品重量	575g
