13.75‑14.25GHz,Ku Band PLL LNB,低噪声下变频器

13.75‑14.25GHz,Ku Band PLL LNB,低噪声下变频器

Original price was: ¥11,000.00.Current price is: ¥5,980.00.

Compare
Category:

Description

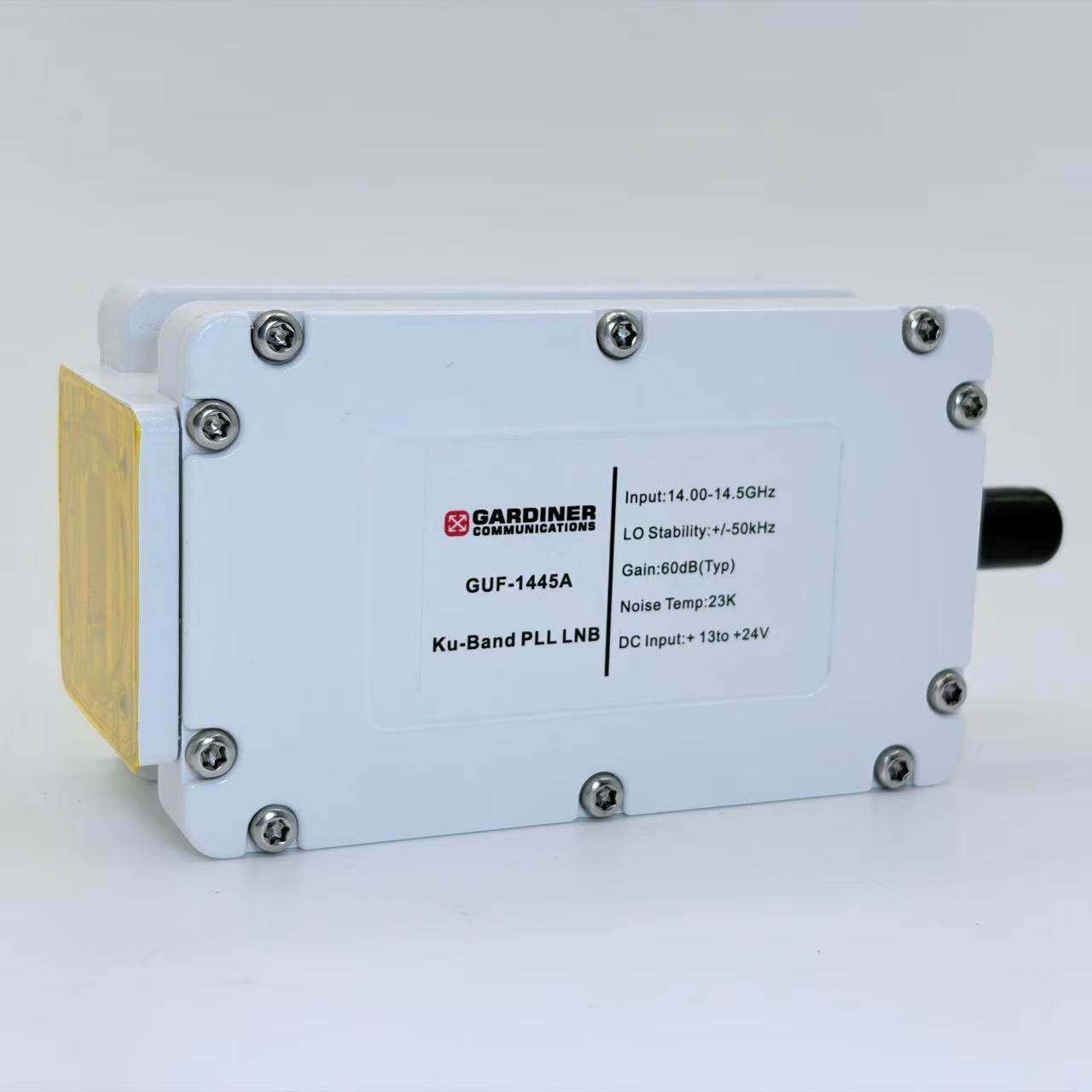

GARDINER Ku‑Band PLL LNB

型号：GUF‑1445（内置参考源）
深圳市华视数码科技有限公司提共GARDINER GUF‑1445 Ku 波段 PLL 锁相环高频头 LNB
  • 低噪声系数：0.6dB 典型，接收灵敏度高
  • PLL 锁相环，内置参考源，本振稳定 ±50KHz
  • 优异相位噪声性能，适合卫星通信、VSAT、地面站
  • WR75 波导输入，F‑Female 输出
  • 宽电压 DC 12‑24V 供电
  • IP67 防水，宽温‑40~+70℃，户外全天候使用
  • 频率支持定制
型号‑频率参数表
型号 频段 输入频率 (GHz) 输出频率 (MHz) 本振频率 (GHz)
GUF‑1455 Band 1 13.75‑14.25 950‑1450 12.8

详细技术指标

参数 规格
噪声系数 典型值 0.6 dB，最大值 0.7 dB
转换增益 典型 60 dB；最小值 58 dB；最大值 65 dB
增益平坦度 最大 6 dBp‑p
本振稳定度（内置） ±50 kHz
相位噪声 ‑70 dBc/Hz @ 1 kHz

‑80 dBc/Hz @ 10 kHz

‑90 dBc/Hz @ 100 kHz
输出 1dB 压缩点 (P1dB) 典型值 +3 dBm
输入驻波比 VSWR 最大 2.0:1
输出驻波比 VSWR 最大 2.0:1
输入波导法兰 WR75
输出接口 F‑母头
供电电压 直流 +12~+24 V
最大工作电流 250 mA
工作温度 ‑40℃ ~ +70℃
防水等级 IP67
外形尺寸 120.6 × 60 × 40 mm
重量 338 g
