Description

华达卫星天线支撑杆高频头配件馈源盘华达玻璃钢天线双极化馈源

华达卫星天线支撑杆高频头馈源盘华达玻璃钢天线双极化馈源华达1.2米 华达1.8米 华达2.4米 华达3米 华达3.7米 工程馈源，也可用于其它的前馈天线，标准规格。

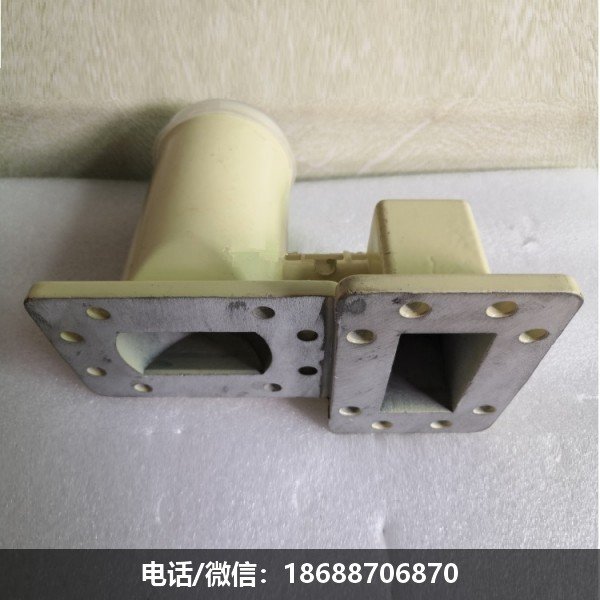

   一种适用于C波段卫星电视接收主焦双极化馈源.

主要由波导法兰1,2。阶梯阻抗变换边板5。底板7。侧板20。矩形波导管3。匹配块4组成极化分离器连接由圆波导管14,。扼流环15,介质密封盖17组成的辐射器构成双极化馈源。其水平极化入口18与垂直极化入口19的输入电压驻波比小于1.2。两端口间极化隔离大于35dB,损耗小于0.2dB。辐射器可向焦烃比内0.32-0.40的圆口径抛物面天线提供天线效率大于60%的照射。该馈源体积小,重量轻.
