DCH-5300P：功能强大的 ABS-S 接收解码综合处理器

DCH-5300P 作为一款卓越的 ABS-S 接收、解码综合处理器，具备广泛的兼容性与丰富的功能特性，能够满足各级运营商在数字电视网络中的多样化需求。

一、兼容多种标准与格式

DCH-5300P 在视频格式兼容性方面表现出色，全面支持 MPEG-2（MP@ML & MP@HL）、MPEG-4 AVC/H.264 以及 AVS+ 标准，可对多种高标清视频格式进行解码处理。无论是传统的 MPEG-2 格式，还是广泛应用的 MPEG-4 AVC/H.264 格式，亦或是具有我国自主知识产权的 AVS+ 标准，都能轻松应对，为用户提供稳定、高质量的视频解码服务。

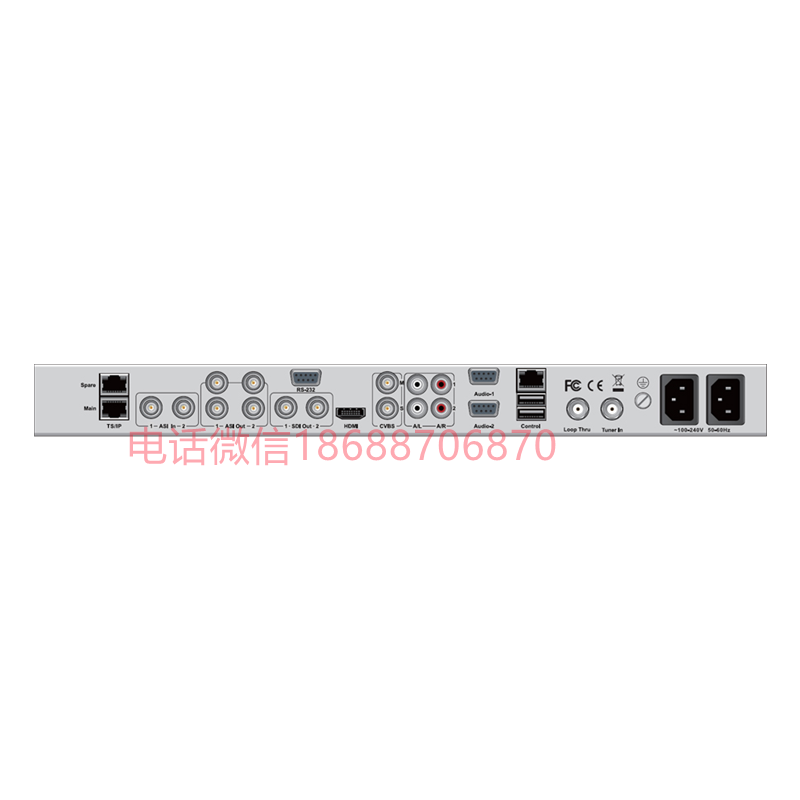

二、接口丰富，输入输出灵活多样

（一）输入接口

1. ABS-S Tuner 输入：严格遵循 GD/J 064 – 2014 标准，采用 F 接头，75Ω 阻抗，并配备环出接口。其输入频率范围宽广，为 950 ~ 2150MHz，输入电平在 -25 ~ -65dBm 之间，符号率可达 2 ~ 45MBaud。支持 QPSK、8PSK 调制方式，滚降系数有 0.2、0.25、0.35 可选，卷积码率涵盖 1/2、3/5、2/3、3/4、4/5、5/6、13/15、9/10 等多种规格。此外，LNB 供电电压可根据需求在 0、13V、18V 之间进行选择。
2. ASI 输入：配备 1×BNC 母头接口，阻抗为 75Ω，遵循 DVB – ASI、EN50083 – 9 标准，输入码率不超过 200Mb/s，能够稳定接收 ASI 格式的信号输入。
3. TS/IP 输入：设有 2×RJ – 45 接口，支持 100/1000 Base – T 传输速率。主口具备三种工作模式，全双工模式下，支持 Pro MPEG FEC 时，可实现 80Mb/s 的 1 路进 1 路输出；不支持 Pro MPGE FEC 时，可达到 200Mb/s 的 1 路进 4 路输出。在 32 路 IPTV 模式下，有效比特率可达 500Mb/s。辅口仅在 32 路 IPTV 模式下拷贝主口输出。网络协议方面，支持 UDP/RTP、单播/组播，兼容 IGMPv3、ARP 协议，确保数据传输的稳定与高效。

（二）输出接口

1. ASI 输出：拥有 2 路独立的 BNC 母头接口，阻抗 75Ω，遵循 DVB – ASI、EN50083 – 9 标准，输出码率不超过 200Mb/s，可同时输出两路独立的 ASI 信号。
2. 音视频输出
   • 数字音视频接口：具备多种数字音视频输出接口，包括 HDMI 1.3 接口（最高支持 1080i 分辨率）、SD/HD – SDI 输出接口（2 路 BNC 镜像接口，SD 规格遵循 SMPTE 259M，270 Mb/s；HD 规格遵循 SMPTE 292M，1.485 Gbit/s，嵌入 1 路 PCM 音频和 1 路数字音频，幅度为 800mV p – p）、AES/EBU 数字音频处理接口（1×D – sub 9，配 XLR 转接线，可选配两路音频接口，输出格式为 SDI (Embedded Audio)、AES）。
   • 模拟音视频接口：模拟视频输出有 CVBS 接口（1×BNC 和 1×RCA 母头，75Ω 阻抗，支持 NTSC、PAL、SECAM 规格，分辨率可达 576i×25、480i×29.97）；模拟音频输出接口为 1×D – sub 9 公头，配 XLR 转接线，600Ω（平衡），可输出 2 路立体声，也可选配两路音频接口。

三、强大的解扰与再复用功能

（一）解扰功能

DCH – 5300P 支持 DVB 公共加扰算法 (CSA) 以及 BISS 模式（BISS – 1、BISS – E），采用双 PCMCIA 接口设计，兼容市场主流 CAM 卡，能够通过更换不同的 PCMCIA 模块，轻松接收各种加密的卫星电视信号，为用户提供安全可靠的解扰服务。

（二）再复用功能

内置再复用器模块是 DCH – 5300P 的一大亮点。它支持对 TUNER、ASI 和 TS/IP 输入的信号进行解复用处理，同时可对 TS 输出进行灵活管理，支持 2 路独立的 ASI 再复用输出。在服务和 PID 管理方面，具备再复用、PID 过滤、重影射等功能，还能自动生成 PSI/SI 表，并对 NIT/SDT/EIT 进行编辑，实现 LCN 编辑和再生，为用户提供高度定制化的信号处理方案。

四、可扩展的转码功能（扩展功能）

DCH – 5300P 还具备可扩展的转码功能，可将接收到的信号通过转码模块转换为 H.264/AVC HP@L4.0 格式的高标清信号。转码后的节目既可以直接输出，也可以经过再复用模块处理后，通过 ASI、IP 进行输出。转码视频输出标准严格，码流输出格式为 4:2:0、8 – bit、YCbCr，输出码率在 2 ~ 30Mbps 之间。针对不同视频分辨率，提供了建议输出码率，如 1080i（1920×1080）@25Hz、30Hz 时，遵循 SMPTE274M 标准，码率为 6 ~ 24Mb/s；720p（1280×720）@50Hz、60Hz 时，遵循 SMPTE296M 标准，码率为 4 ~ 24Mb/s；480i（720×480）@29.97Hz 时，遵循 SMPTE656M 标准，码率为 2 ~ 10Mb/s；576i（720×576）@25Hz 时，同样遵循 SMPTE656M 标准，码率为 2 ~ 10Mb/s。视频高宽比支持 4:3 和 16:9 两种模式。音频输出标准包括 MPEG1 Layer II、MPEG2 AAC – LC、MPEG4 AAC – LC，采样频率为 48KHz，输出码率根据声道模式有所不同，单声道为 32 ~ 192Kbps，立体声为 64 ~ 384Kbps，AAC LC 为 128 ~ 512Kbps。

五、完善的报警与监控功能

（一）Alarm 报警功能

DCH – 5300P 配备了 1×D – sub 9 公头接口用于 Alarm 报警，可根据用户自定义条件及时报告设备运行状况，确保用户能够第一时间掌握设备状态，及时处理可能出现的问题。

（二）控制和监控功能

1. 网管接口：设有 1×RJ – 45 接口，支持 10/100 Base – T 传输速率，采用 SNMP 2.0、HTTP (Web GUI)、HDMS 等网管协议，方便用户通过网络对设备进行远程管理和监控。
2. 本机控制方式：采用 LCD 液晶屏与前面板 6 键键盘相结合的方式，操作直观便捷，用户无需借助外部设备即可对设备进行基本设置和操作。
3. 调试接口：配备 1×RS – 232 D – sub9 母头接口，为设备的调试和维护提供了便利。
4. 软件升级：支持 FTP、Telnet 和 USB 三种软件升级方式，升级过程简单快捷，能够及时为设备更新功能，提升性能。

六、可靠的物理参数与认证标准

（一）物理参数

DCH – 5300P 采用 1U 19” 机柜安装设计，节省空间，便于集成。供电方面，支持 AC 90V ~ 250V、50/60Hz 的宽电压输入，功耗仅为 24W（不含 LNB 供电），节能环保。设备运行温度范围为 0 ~ 45℃，存储温度范围为 -10 ~ 60℃，运行湿度在 10 ~ 90%（非凝结）之间，能够在各种环境条件下稳定运行。

（二）认证标准

该设备通过了多项严格的认证标准，包括 EMC 方面的 EN 55024:1998 + A1:2001 + A2:2003、EN 55022:2006 + A1:2007、EN 61000 – 3 – 2:2006、EN 61000 – 3 – 3:2008；FCC 方面的 Part 15 Class B；LVD 方面的 EN 60950 – 1:2006 + A11:2009，确保了设备在电磁兼容性、安全性和电气性能等方面的可靠性和合规性。

七、型号对比与产品特点总结

（一）型号及接口功能对照

DCH – 5300P 与 DCH – 5300PE 在信号解调（ABS – S）、音视频接口（CVBS、YPbPr、HDMI、SDI、AES）、TS 流输入输出（ASI IN、ASI OUT(X2）、TS/IP(GbE)）、网管及监控接口（RJ – 45、USB、Alarm、RS232）等方面功能一致。主要区别在于 DCH – 5300PE 具备转码功能，而 DCH – 5300P 无此功能。

（二）产品特点总结

DCH – 5300P 具有以下显著特点：

1. 支持多种视频格式解码，满足不同用户对视频质量的需求。
2. 输入输出接口丰富多样，涵盖数字和模拟接口，提供灵活的信号传输和处理方案。
3. 高清/标清 SDI 输出功能强大，支持多个 PID 嵌入音频或压缩直通输出，数字音频 AES/EBU 输出最多支持 2 路。
4. 网络接口支持 UDP/RTP、单播/组播，具备全双工千兆网传输能力，可实现单节目和多节目流的高效传输。
5. 双 CI 卡槽解扰设计，支持 BISS – 1 和 BISS – E 多节目解扰，为用户提供安全可靠的信号解密服务。
6. 内置再复用模块，具备信源选择、PID 过滤和复用功能，支持输入接口冗余备份，提高系统稳定性。
7. 具备 RSSI Tuner 指标获取功能，可准确判断信号质量，动态 PMT 侦测以及自动更新功能确保信号处理的准确性。
8. 支持多种升级方式，基于 SNMP 协议的网管控制以及 web 网管控制，方便用户对设备进行远程管理和维护。
9. Alarm 报警接口可及时报告设备运行状态，保障设备稳定运行。

综上所述，DCH – 5300P 以其卓越的性能、丰富的功能和可靠的品质，成为数字电视网络领域的理想选择，能够为各级运营商提供高效、稳定、定制化的解决方案。
