ku馈源

Description

在卫星通信中运用于抛物面天线等天线系统中的Ku频段线圆极化一体化收发馈源。它采用同轴嵌套的紧凑结构，工作于Ku频段，结构紧凑，体积小，性能优良，适于小口径天线的应用。

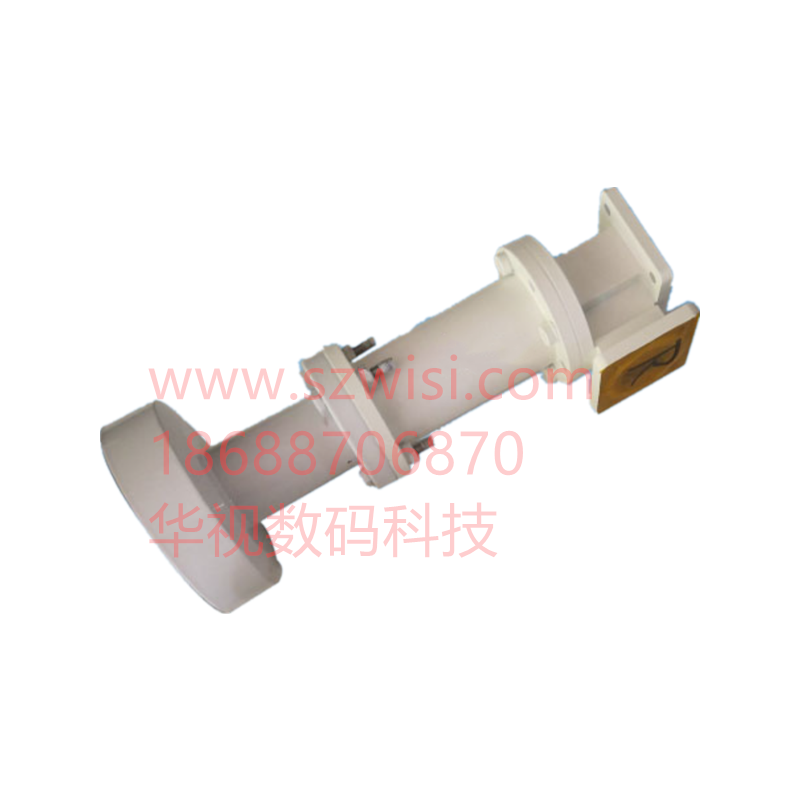

KU波段双圆极化馈源的基本结构包括Ku波段频率圆波导、法兰盘、同轴波导、Ku波段频率圆极化器和Ku波段频率双工器，Ku波段频率圆锥波纹喇叭等，其同轴馈源喇叭与同轴圆极化器的一个端口连接，同轴圆极化器的另一个端口与同轴过渡波导直径较大的一个端口连接，采用CNC精密机械加工制造，精度高

KU波段双圆极化馈源工作于双圆极化，具有旋转对称的辐射方向图，

KU波段双圆极化馈源可拆除圆极化器加装滤波器可工作于双线极化，具有旋转对称的辐射方向图，小于-40dB的交叉极化电平，良好的收发隔离度和反射损耗等优异的辐射性能。

产品指标：

工作频率：接收10.7~12.75GHz 发射13.75‑14.5GHz，

驻波比：≤1.5

增益：48dB(1.2m偏馈天线，F/D=0.6)

馈源接口：WR75

KU双圆极化馈源可以用于接收低轨卫星与同步圆极化卫星信号，尤其适用于中星9号高标清圆极化节目接收
