Showing 1–16 of 59 results
PACIFIC 9800HD H.264 HD H.264 HD Encoder 1080P A professional high-definition audio/video encoding solution designed for digital broadcast systems. Product Overview This HD H.264 encoder supports analog and digital audio/video inputs, including CVBS, YPbPr, SD/HD-SDI, HDMI, balanced analog audio (XLR), and embedded SDI audio. It encodes both SD and HD content using H.264/MPEG-2 standards, delivering…
0.95-2.15GHz,L Band LNB,L波段变频器,高频头,降频器,低噪声放大下变频器 Parameter Specification Table Parameter Value / Description Frequency Step 1 kHz Gain ≥30 dB Gain Flatness ±1.0 dB / 36 MHz Gain Stability ±0.25 dB/day (constant temperature) ±1.5 dB (0 ℃ to +50 ℃) Attenuation Control 0–30 dB, step 0.5 dB Third-order Intermodulation -40 dBc @ (P1dB -10 dB), Δf = 5 MHz Image Rejection ≥80…
1200–1300 MHz Low-Noise Block Downconverter LNB Product Overview Shenzhen Huashi Digital Technology Co., Ltd. presents an L-band (1.2–1.3 GHz) low-noise block downconverter (LNB) for reception and test/measurement applications. It integrates a low-noise amplifier (LNA) and downconverter to translate RF signals to an IF of 20–120 MHz, providing ≥45 dB conversion gain with 1 dB step,…
13-15GHz，LNB Output Frequency：1600MHz ± 650MHz, External Interfaces , NF：≤2dB IN :Non-damaging level≤+7dBm; WR42，VSWR≤1.25; Output：SMA-K, Impedance 50Ω, VSWR≤ 1.35：1 LO Phase Noise： 100Hz≤-65dBc/Hz, 1kHz≤-75dBc/Hz, 10kHz≤-85dBc/Hz, 100kHz≤-95dBc/Hz; Control Interface： RS485 Protocol to change the L.O; Gain：55±5dB
13.75GHz-14.5GHz(扩展频率) 中频频率950-1450MHz、950-1700MHz(扩展频率) 小信号增益65dB 增益平坦度±2dB/全频段 增益调节范围 20dB，步进 0.5dB 三阶交调-25dBc 杂散≤-55dBc 输入/输出驻波比1.5:1/2.0:1 功耗60W 重量1 kg 相位噪声-60dBc/Hz @100Hz -70dBc/Hz @1KHz -80dBc/Hz @10KHz -90dBc/Hz @100KHz 外参考源要求10MHz，0±5dBm 接口中频输入/参考:N-50K(或F-75K可选) 射频输出:BJ-120(法兰:FBM120) 供电&控制:航空插座，网口/RS485 供电电压+18~+55 VDC 工作温度-40℃~+60℃ 工作湿度0~100%(冷凝)
|
Red White |
2路AVS+专业综合卫星接收解码器/4K卫星解码器
3.400–4.200 GHz 5.15 GHz 1750 – 950 MHz 3.4–4.2GHz C band LNB LO5.15 GH out1750 – 950 MHz 高频头 降频器 低噪声放大器 内部滤波器 • 低相位噪声，满足DVB-S2X VSAT标准 • 高1dB压缩点（P1dB）和三阶截点（IP3） • 可选内置参考源或外部10MHz参考源型号 • 宽工作温度范围 名称 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB GCF3100BFP-3 3.400–4.200 GHz 5.15 GHz 1750 –…

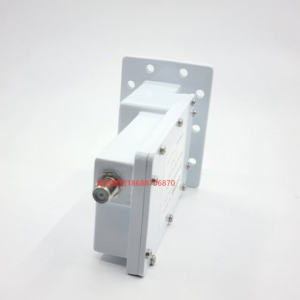

3.7–4.2GHz C Band LNB LO5.15GHz Out1450 – 950 MHz 降频器 下变频器 高频头 低噪声放大器 内部滤波器 低相位噪声，满足DVB-S2X VSAT标准 高1dB压缩点（P1dB）和三阶截点（IP3） 可选内置参考源或外部10MHz参考源型号 宽工作温度范围 型号 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB…
|
Black Blue |
3G/HD/SD-SDI高清数字视频矩阵 (4×4/8×8/16×16) PACIFIC
3M Ku FREQUENCY RECEIVING ANTENNA INTRODUCTION 10.7-14.5GHz Feed interface：CPR229 Pitching/Orientation：manual adjustment Bearing the adjusting range is：0°—360° The adjusting range of elevation：10°—70° Wind loading rating：operation under 10 wind ,normal under 12 wind. Temperature：-45℃ – 120℃ Humidity：5% -95% Atmospheric Conditions：Salt , Pollutants and Contaminants as encountered in coastal and industrial areas Reflector material：Glass fiber reinforced unsaturated polyester…
4.5–4.8 GHz C band LNB LO5.75 GHz 高频头 降频器 低噪声放大器 基础参数 名称 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB GCF3100BFP-3 3.400–4.200 GHz 5.15 GHz 1750 – 950 MHz ± 2 dB GCF3100BFP-1 3.700–4.200 GHz 5.15 GHz 1450 – 950 MHz ± 2 dB GCF3100BFP-5 …

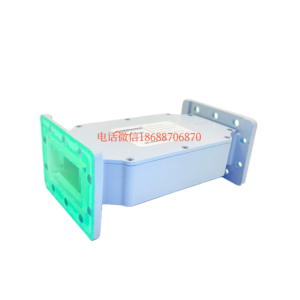

| eBPF-CF-3950-500 | eBPF-CF-3960-480 | eBPF-CF-4000-400 | eBPF-CF-4010-380 | eBPF-CF–4050-300 | eBPF-CF-4100-200 | |
| Center frequency | 3950MHz | 3960MHz | 4000MHz | 4010MHz | 4050MHz | 4100MHz |
| Bandwidth
|
500MHz | 480MHz | 400MHz | 380MHz | 300MHz | 200MHz |
| Frequency range | 3700 -4200 MHz | 3720 -4200 MHz | 3800 – 4200 MHz | 3820 – 4200 MHz | 3900- 4200 MHz | 4000 – 4200 MHz |
| Insertion loss | 1.7dB max | 1.7dB max | 1.5dB max | 1.5dB max | 1.4dB max | 1.3dB max |
| Return loss | 18dB min | 18dB min | 18dB min | 18dB min | 18dB min | 18dB min |
| Rejection | 70dB @3600MHz
60dB @3680MHz 25dB @4230MHz 70dB @4500MHz 70dB @4500MHz ~ 8GHz |
70dB @3620MHz
60dB @3700MHz 25dB @4230MHz 70dB @4500MHz 70dB @4500MHz ~ 8GHz |
70dB @3700MHz
60dB @3780MHz 25dB @4230MHz 70dB @4500MHz 70dB @4500MHz ~ 8GHz |
70dB @3720MHz
60dB @3800MHz 25dB @4230MHz 70dB @4500MHz 70dB @4500MHz ~ 8GHz |
70dB @3800MHz
60dB @3880MHz 25dB @4230MHz 70dB @4500MHz 70dB @4500MHz ~ 8GHz |
70dB @3900MHz
60dB @3980MHz 25dB @4230MHz 70dB @4500MHz 70dB @4500MHz ~ 8GHz |
| Dimension | 150x99x70 mm | 150x99x70 mm | 150x90x70 mm | 150x99x70 mm | 150x99x70 mm | 165x99x70 mm |
| Weight | 900g | 900g | 900g | 900g | 900g | 900g |
| Flange | Input : CPR229G, Output : CPR229F | |||||
| 项目 | 规格参数 |
| 产品型号 | GX722752G |
| X LNB，双波段，本振 7.75–8.43 GHz，中频 720 MHz | |
| 输入 | |
| 型号 / 本振频率 | 7.22 / 7.52 GHz |
| 输入频率 (GHz) | 波段 1：7.75–8.13 GHz 波段 2：8.05–8.43 GHz |
| 输入波导 / 接口 | WR112 / R84，法兰 PBR84 |
| 可加压 | 最大 0.1 bar（可选） |
| 直流输入 | +12 至 +24 V 通过输出连接器供电，标准 12/24 V 波段切换（典型切换电压 15.5 V） |
| 电流消耗 | 190 mA @ +13 V 160 mA @ +15 V 140 mA @ +18 V 110 mA @ +24 V |
| 输入驻波比 | 最大 1.5:1 |
| 内部 | |
| 本振参考 | 内部或外部 10 MHz 参考。 注意：不同型号配置不同。 |
| 外部本振参考型号 | 正弦波，-10 至 +10 dBm，通过输出连接器输入。 无外部 10 MHz 参考信号时，本振频率偏移 -20 ppm。 |
| 内部本振参考型号 | ±0.5 ppm（-20 至 +70°C） ±1 ppm（-40 至 +80°C） ±1 ppm（-20 至 +70°C） ±1.5 ppm（-40 至 +80°C） |
| 本振泄漏 | 最大 -60 dBm @ 波导输入 |
| 增益 | 典型值 60 dB（最小值 55 dB） |
| 增益平坦度 | 30 MHz 带宽内 ±0.4 dB，全波段最大 ±2 dB |
| 噪声系数 | 最大 0.69 dB / 50 K 典型值 0.6 dB / 43 K |
| 相位噪声 | -35 dBc @ 10 Hz -65 dBc @ 100 Hz -85 dBc @ 1 kHz -90 dBc @ 10 kHz -100 dBc @ 100 kHz -128 dBc @ >1 MHz（典型值） |
| 群延迟 | 最大 ±1 ns |
| 镜像抑制 | 最小 30 dB |
| 输出 | |
| 中频输出 | 530–910 MHz，中心频率 720 MHz ±190 MHz |
| 输出 P1dB | 典型值 +15 dBm |
| 输出 IP3 | 典型值 +25 dBm |
| 输出驻波比 | 最大 1.7:1 @ 50 Ω |
| 输出连接器 | N 型 50 Ω，SMA 型 50 Ω 或 F 型 75 Ω |
| 通用 | |
| 尺寸 | F 型 & SMA 型连接器：130 × 56 × 51 mm N 型连接器：135 × 56 × 51 mm |
| 重量 | WR112：353 g，CPR112G (F & SMA)：420 g WR112：369 g，CPR112G (N)：446 g |
| MTBF | 按 MIL-HDBK-217F Notice 2 计算： 地面固定 (GF)：>489,000 小时 机载有人货舱 (AIC)：>245,000 小时 质量等级：商用 MTBF 计算环境温度：+35°C |
| 温度范围 | 存储与运行：-40 至 +80°C，-40 至 +176°F |
| 其他 | 封闭式导电 O 型圈，安装螺钉 (M4 × 10) 4 个 |
| 选项 | |
| 可选配置 | 独立的 SMA 连接器用于直流输入或外部 10 MHz 参考 定制增益 CPR112G 法兰适配器 扩展中频 |
