Showing 1–16 of 70 results
3.4-4.8GHz C band LNB 低噪声放大器 3100BPF 高频头 降频器 基础参数 名称 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB GCF3100BFP-3 3.400–4.200 GHz 5.15 GHz 1750 – 950 MHz ± 2 dB GCF3100BFP-1 3.700–4.200 GHz 5.15 GHz 1450 – 950 MHz ± 2 dB GCF3100BFP-5 3.800–4.200 GHz…
基础参数 名称 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB GCF3100BFP-3 3.400–4.200 GHz 5.15 GHz 1750 – 950 MHz ± 2 dB GCF3100BFP-1 3.700–4.200 GHz 5.15 GHz 1450 – 950 MHz ± 2 dB GCF3100BFP-5 3.800–4.200 GHz 5.30 GHz 1500 – 1100 MHz ± 2…
3.625–4.2GHz C band LNB 高频头 降频器 低噪声放大器 抗5G干扰高频头 基础参数 名称 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB GCF3100BFP-3 3.400–4.200 GHz 5.15 GHz 1750 – 950 MHz ± 2 dB GCF3100BFP-1 3.700–4.200 GHz 5.15 GHz 1450 – 950 MHz ± 2 dB GCF3100BFP-5 3.800–4.200 GHz…
3.8–4.2GHz LO5.30GHz Out 15001100 MHz C Band LNB 高频头 降频器 低噪声放大器 基础参数 名称 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB GCF3100BFP-3 3.400–4.200 GHz 5.15 GHz 1750 – 950 MHz ± 2 dB GCF3100BFP-1 3.700–4.200 GHz 5.15 GHz 1450 – 950 MHz ± 2 dB GCF3100BFP-5…
3.9–4.2GHz LO5.30GHz C Band LNB 高频头 降频器 低噪声放大器 下变频器 内部滤波器 低相位噪声，满足DVB-S2X VSAT标准 高1dB压缩点（P1dB）和三阶截点（IP3） 可选内置参考源或外部10MHz参考源型号 宽工作温度范围 名称 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB GCF3100BFP-3 3.400–4.200 GHz 5.15 GHz 1750 – 950 MHz ± 2 dB GCF3100BFP-1 3.700–4.200 GHz 5.15 GHz 1450 – 950 MHz ± 2…
4.5–4.8 GHz C band LNB LO5.95 GHz 高频头 降频器 低噪声放大器 基础参数 名称 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB GCF3100BFP-3 3.400–4.200 GHz 5.15 GHz 1750 – 950 MHz ± 2 dB GCF3100BFP-1 3.700–4.200 GHz 5.15 GHz 1450 – 950 MHz ± 2 dB GCF3100BFP-5 …
基础参数 名称 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB GCF3100BFP-3 3.400–4.200 GHz 5.15 GHz 1750 – 950 MHz ± 2 dB GCF3100BFP-1 3.700–4.200 GHz 5.15 GHz 1450 – 950 MHz ± 2 dB GCF3100BFP-5 3.800–4.200 GHz 5.30 GHz 1500 – 1100 MHz ± 2…
Noise Temperature 15K typ., 30K max. at room temp. @ CF L.O. Stability ± 100KHz Depending on model number Phase Noise (SSB) max. -65 dBc/Hz at 1 kHz -80 dBc/Hz at 10 kHz -95 dBc/Hz at 100 kHz Input VSWR 2.3 : 1 max. Output VSWR 2.3 : 1 max. Gain 62 dB typ., 55…
C-BAND 5500R PLL LNB Noise Temperature 15K typ., 30K max. at room temp. @ CF L.O. Stability ± 50KHz – ± 100KHz Depending on model number Phase Noise (SSB) max. -65 dBc/Hz at 1 kHz -80 dBc/Hz at 10 kHz -95 dBc/Hz at 100 kHz Input VSWR 2.3 : 1 max. Output VSWR 2.3 :…
BPF-C-3742 C Band 5G Filter GARDINER LNB LNA No. Test Item Unit Technical Requirement Test Result Judgment 2 Insertion Loss dB ≤0.5 0.39 Qualified C VSWR (Voltage Standing Wave Ratio) – <1.4 1.21 Qualified 3.7–4.2 GHz 5G Signal Suppression Capability dB ≥85 >83.0 Qualified 3.4–3.5 GHz 5G Signal Suppression Capability dB ≥85 75.8 Qualified 3.5–3.6…
CS-5300A+ Model: CS-5300A+ Input Frequency: 3.7 – 4.2GHz Output Frequency: H: 950~1450MHz; V: 1550~2050MHz L.O. Frequency: H: 5150MHz; V: 5750MHz Noise Figure: 17°K (Type) Gain Flatness: ±4 dB L.O. Frequency Stability: ±1MHz (+25°C); ±2MHz (-30°C~+80°C) Cross Polarization Isolation: >20dB (Min.); 23dB (Typ.) 驻波比 2.0:1 (Max.) Rejection at 3.5GHz: >58dB Conversion Gain: >65 dB L.O. Phase Noise…
DCH-3400PR Multi-channel Audio Decoder DCH – 3400PR Multi-channel Audio Decoder Product Overview The DCH – 3400PR multi-channel audio processor complies with MPEG – 2 (MP@ML& MP@HL) and MPEG – 4 (AVC high profile level 4.1). It features 4 TUNER IN ports, supports AVS+ decoding, as well as MPEG – 2, MPEG – 4, H.264, and…
DCH-3400PR 多路音频处理器，符合MPEG-2 （MP@ML& MP@HL），MPEG-4（AVC high profile level 4.1），4路TUNER IN，支持AVS+解码，MPEG-2、MPEG-4、H.264、H.265/HEVC解码，2个CI卡槽，CI解扰支持Conax、Cryptoworks、Irdeto、Mediaguard、SECA、NDS、Nagra 以及Viaccess、永新视博等多种有条件接收系统，采用独特数字解码技术和PCMCIA接口，通过更换不同的PCMCIA模块来接收各种加密的卫星/有线/地面数字电视信号；
DCH-3400PR的输入、输出接口十分丰富， ETHERNET网络管理实现远程控制和参数配置，操作方便；此外还具有4组AES加备份输出，4路模拟平衡音频输出，2路ASI 输出接口，1路ASI输入接口。支持千兆IP输入输出。
DCH-3400RR专业级高清符合MPEG-2、 MPEG-4、H.264、H.265、DVB标准，广播级声音，高品质设备19″标准机柜安装，是您应用于各种数字电视前端系统的最佳选择。
* 符合MPEG-2（MP@ ML& MP@HL）、MPEG-4 （AVC high profile level 4.1）支持MPEG-4、H.264、H.265/HEVC解码，
* 输入、输出接口十分丰富，支持4路TUNER IN，DS3 输入（可选），1路ASI IN，2路ASI输出、
* 音频输出接口：4组模拟平衡伴音、4组数字AES/EBU
* 支持2个CI卡槽
*全双工模式，输入输出总码率300M或64路IPTV/DVB模式输出，码率200-300M，
* 码流处理方式包括：单路解扰、多路解扰、PID复用/过滤、PSI/SI 插入、204/188变换
* 支持PMT自动更新功能
* ETHERNET网络管理接口，支持SNMP v2协议，支持网络接口对软件进行升级
* 支持模拟音频音量单独可调功能
* 支持双电源
* 具有断电记忆功能
* 支持USB快速升级功能
技术参数
| DVB-S/S2/ISI/S2X 输入 (QPSK/8PSK/16APSK/32APSK/64APSK ) | |
| 连接头 | 英制F头4个 |
| 输入频率范围 | 950 ∼ 2150MHz |
| 输入电平 | -25~-65dBm |
| 输入阻抗 | 75Ω |
| 符号率 | DVB-S2X/S2
QPSK 8PSK: 1 ~ 60MSps 16APSK: 1 ~ 58MSps 32APSK: 1 ~ 55MSps 64APSK: 1 ~ 34MSps DVB-S QPSK: 1~54MSps |
| 滚降系数 | DVB-S QPSK: 0.35
DVB-S2 8PSK: 0.35, 0.25, 0.2 DVB-S2X：0.35, 0.25, 0.2, 0.15, 0.1, 0.05 |
| 卷积码率 | DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9,9/10 DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 DVB-S2X: 64800 bits FECFRAME VCM and ACM |
| LNB供电电压 | 0,13V,18V可选 |
| 0/22K | 0/22KHz 可选 |
| DiSEqC | DiSEqC 1.0 |
| PLS | 0 ~ 262141可调 |
| ISI | 1 ~ 255可调 |
| ABS-S 输入 | |
| 接口 | 4×F 接头，75Ω， |
| 输入频率范围 | 950~2150MHz |
| 输入电平 | -25~-65dBm |
| 符号率 | 2~45MSps |
| 滚降系数 | 0.2 0.25, 0.35 |
| 调制方式 | QPSK，8PSK |
| 卷积码率 | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 13/15, 9/10 |
| DVB-C QAM解调 | |
| 连接头 | 英制F头4个 |
| 输入符码率 | 1～7MS/s （PAL），1～6MS/s （NTSC） |
| 解调方式 | 16/32/64/128/256 QAM |
| 带宽 | 6MHz或7MH或8MHz |
| 输入频率 | 42 ~ 1002 MHz |
| 输入电平 | 45dBuV~75dBuV |
| 输入阻抗 | 75Ω, |
| DVB-T/ COFDM解调（完全符合DVB-T&MPEG2国际标准） | |
| 连接头 | 英制F头4个 |
| 调制方式 | QPSK, 16-QAM, 64-QAM |
| 带宽 | 6 MHz/7MHz/8MHz |
| 载波模式 | 2K/8K |
| 保护间隔 | 1/4, 1/8, 1/16, 1/32(DVB-T) |
| FEC解码率 | 1/2, 2/3, 3/4, 5/6, 7/8(DVB-T) |
| 输入频率 | 174-230MHz（VHF），470-862MHz（UHF） |
| 输入电平 | -70～-20dBmV |
| 输入阻抗 | 75Ω,英制F头 |
| DTMB Tuner 输入 | |
| 接口 | 4×F 接头，75Ω， |
| 输入频率范围 | 44 ~ 1002 MHz |
| 输入电平 | -60dBm ~ -20dBm |
| 带宽 | 6MHz/7MHz/8MHz |
| 星座图 | 4QAM-NR,4QAM,16QAM,32QAM,64QAM |
| 帧头 | PN420, PN595, PN945 |
| 交织深度 | 240,720 |
| LDPC Code Rate | 0.4, 0.6, 0.8 |
| ASI输入 | |
| 接口 | 1路BNC接口 |
| 标准 | DVB-ASI, EN50083-9 |
| 输入码率 | ≤ 200Mb/s |
| ASI输出 | |
| 接口 2个独立BNC接口，是复用输出的ASI OUT | |
| 接口类型 BNC Female, 75Ω | |
| 有效输出码率 1.5 Mb/s ～200 Mb/s | |
| 数据模式 Byte | |
| 包长 188/204 Bytes | |
| 信号电平 | 800±80mV |
| 音视频解码 | |
| 视频格式 | MPEG-2(MP@ ML for SD, MP@HL for HD),
MPEG-4/H.264 AVC Part 10 (MP@L3 for SD, HP@L4.1 for HD), AVS 基准档次@级别6.0, 支持AVS-P16，HEVC，AVS+ |
| 音频格式 | MPEG L1/L2
DRA/Real Audio AAC-LC 、HE AAC V1/V2,AC3 Dolby Digital,. |
| 模拟音频输出 | |
| 接口 | Min卡侬头 |
| 输出模式 | Left, Right, Dual Mono, Stereo |
| 输出数量 | 4路音频 |
| 数学音频输出 | |
| 接口 | Min卡侬头 |
| 输出模式 | AES |
| 输出数量 | 4组加备份 |
| TS over Ip | |
| 接口类型 | 2*RJ-45，100/1000 Base-T |
| 有效码率 | 全双工模式，输入输出总码率300M
64路IPTV/DVB模式输出，码率200-350M。 |
| 协议 | UDP / RTP, Multicast / Unicast, IGMPv3, ARP |
| 网管 | |
| 接口 | RJ45, 100M |
| 网管协议 | SNMP V2, ARP, IGMP V2,IGMP V3 |
| 监控 | |
| RS-232 | 串行口，与PC通讯使用 |
| 报警 | DB9输出 |
| 一般物理参数 | |
| 运行温度 | 0-45℃ |
| 存储温度 | -20～70℃ |
| 供电 | AC 90V~260V 50Hz/60Hz |
| 外型尺寸 | 44mm×255mm×430mm |
| 净重 | 3.5kg |

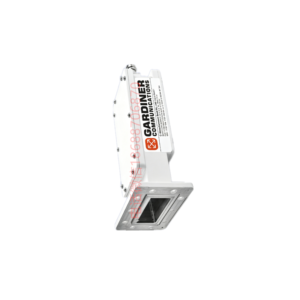

GARDINER 13K C band LNB 嘉顿 高频头 C波段高频头 降频器 RF Performance Parameters Parameter Specification Unit/Condition Operating Frequency Range 3.40 – 4.20 GHz System Noise Figure ≤13 K Input RF Signal Level Range -100 to -55 dBm Image Rejection ≥45 dBc Cross-Polarization Isolation ≥35 dB Output Frequency Range 950 – 1750 MHz Output Impedance 75 Ω…
