Showing 1–16 of 101 results

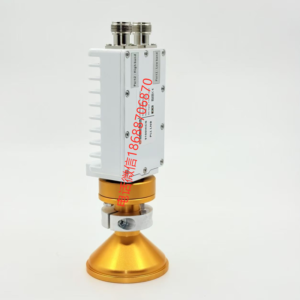

11300 LNB Ku BAND LNB 6C 134 138 ACTOX 12.25-12.75 GHz 950 – 1450 MHz Conversion gain 55 to 70 dB Gain flatness 4 dB p-p max. Input VSWR 2.5 : 1 typ. Output VSWR 2.5 : 1 typ. IF connector “F” or “N” – type female IF impedance 75 or 50 ohms RF interface…
Noise temperature: ≤150K Gain: 50dB. Gain ripple: ≤±2.5dBp-p. Output P1dB: 5dBm. Input VSWR: ≤3.0:1. Output VSWR: ≤2.0:1. Interfaces: Input WR75-G. Output SMA-K. Power supply SMA-K. Power supply: DC 12~24V, ≤120mA. Dimensions: 92×48×40mm. Weight: About 400g. Working temperature: -40°C ~ +60°C. 2) Ku down converter Part no.: GX1218K Input frequency: 10~16GHz, divided into six bands,…
17.7GHz-21.2GHz Ka band LNB FREQUENCY BANDS 13V 13V & 22KHz 18V 18V & 22KHz Frequency Band (GHz) 17.7GHz-18.2GHz 18.2-19.2G Hz 19.2-20.2GH z 20.2-21.2GHz L.O. Frequency (GHz) 16.7GHz 17.2GHz /18.2GHz 19.2GHz IF Frequency (MHz) 1-1.5GHz 1-2GHz 1-2Ghz 1-2GHz
GX2731E 27-31GHz 四本振低噪声放大器 LNB
| 项目 | Band 1 | Band 2 | Band 3 | Band 4 |
| 本振（LO）频率（GHz） | 26.05 | 27.05 | 28.05 | 29.05 |
| 输入（INPUT） | ||||
| 输入频率（GHz） | 27.00 – 28.50 | 28.00 – 29.50 | 29.00 – 30.50 | 30.00 – 31.00 |
| 波段切换 | 上述2 – 4个波段，通过13/18V和22 kHz音调或M&C（监控与控制）切换 | |||
| 输入波导（Input WG） | 波导WR28，法兰PBR 320 | |||
| 直流输入（DC Input） | 标称+12至+24 V，通过射频输出连接器或单独连接器（SMA）供电，功耗最大6W | |||
| 输入电压驻波比（Input VSWR） | 最大2.0:1 | |||
| 内部（INTERNAL） | ||||
| 本振参考（LO reference） | 外部10 MHz参考，故障时回退至内部参考（内部参考精度±30 ppm，温度范围 -40至+71°C） | |||
| 内部本振参考（Internal LO ref.） | 最大±30 ppm，温度范围 -40至+71°C | |||
| 外部10 MHz参考（External 10 MHz ref.） | 正弦波，电平 -10 dBm至+10 dBm，通过输出连接器或可选单独SMA连接器提供 | |||
| 本振泄漏（LO Leakage） | 波导输入时最大 -60 dBm，中频输出时最大 -40 dBm | |||
| 增益（Gain） | 典型40 dB，可通过M&C定制0 – 40 dB | |||
| 增益平坦度（Gain Flatness） | 30 MHz内最大±0.4 dB，每个波段内最大±2 dB（温度范围 -40至+71°C） | |||
| 增益稳定性（Gain Stability） | 24小时内最大±1 dB | |||
| 温度补偿（Temp. compensated） | 是 | |||
| 噪声系数（Noise figure @ 23°C） | 4.0 dB / 438 K | |||
| 相位噪声（Phase Noise） | 典型值： -34 dBc @ 10 Hz -64 dBc @ 100 Hz -84 dBc @ 1 kHz -92 dBc @ 10 kHz -96 dBc @ 100 kHz -113 dBc @ 1 MHz -123 dBc @ >10 MHz |
|||
| 群延迟（Group delay） | 最大±1 ns | |||
| 镜像抑制（Image Rejection） | 最小37 dB（本振 > 28.05时），最小27 dB（其他情况） | |||
| 输出（OUTPUT） | ||||
| 输出频率（MHz） | 950 – 2450 | 950 – 2450 | 950 – 2450 | 950 – 1950 |
| 输出1 dB压缩点（Output P1dB） | 最小+15 dBm | |||
| 输出三阶交调点（Output IP3） | 最小+25 dBm | |||
| 输出电压驻波比（Output VSWR） | 最大2.0:1 | |||
| 输出连接器（Output Connector） | N型母头50Ω或SMA型母头50Ω | |||
| 通用（GENERAL） | ||||
| 报警（Alarm） | 总和报警，通过M&C设置为以下任意组合报警： 高/低电流、本振锁定（外部/内部）、信号功率高/低、供电电压低/高。 开集电极3.3至28 V，最大200 mA（主机侧上拉10 kΩ），常开/常闭（NO/NC），M8连接器的引脚1 |
|||
| 监控与控制 | 通过MODBUS RTU RS485电气接口 注意！需与M8公头连接器/电缆匹配，仅使用屏蔽电缆（最低CAT5） |
|||
| 尺寸（Dimensions） | 144 x 74 x 44 mm（N型连接器） | |||
| 重量（Weight） | 455 g（N型连接器） | |||

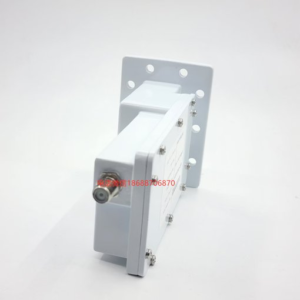

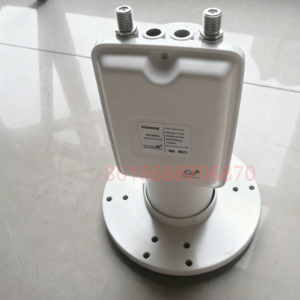

3.4-4.8GHz C band LNB 低噪声放大器 3100BPF 高频头 降频器 基础参数 名称 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB GCF3100BFP-3 3.400–4.200 GHz 5.15 GHz 1750 – 950 MHz ± 2 dB GCF3100BFP-1 3.700–4.200 GHz 5.15 GHz 1450 – 950 MHz ± 2 dB GCF3100BFP-5 3.800–4.200 GHz…
基础参数 名称 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB GCF3100BFP-3 3.400–4.200 GHz 5.15 GHz 1750 – 950 MHz ± 2 dB GCF3100BFP-1 3.700–4.200 GHz 5.15 GHz 1450 – 950 MHz ± 2 dB GCF3100BFP-5 3.800–4.200 GHz 5.30 GHz 1500 – 1100 MHz ± 2…

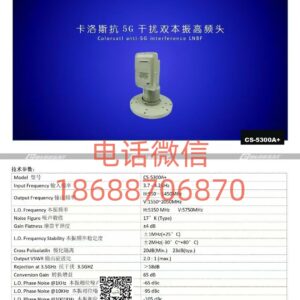

3.625–4.2GHz C band LNB 高频头 降频器 低噪声放大器 抗5G干扰高频头 基础参数 名称 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB GCF3100BFP-3 3.400–4.200 GHz 5.15 GHz 1750 – 950 MHz ± 2 dB GCF3100BFP-1 3.700–4.200 GHz 5.15 GHz 1450 – 950 MHz ± 2 dB GCF3100BFP-5 3.800–4.200 GHz…
3.8–4.2GHz LO5.30GHz Out 15001100 MHz C Band LNB 高频头 降频器 低噪声放大器 基础参数 名称 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB GCF3100BFP-3 3.400–4.200 GHz 5.15 GHz 1750 – 950 MHz ± 2 dB GCF3100BFP-1 3.700–4.200 GHz 5.15 GHz 1450 – 950 MHz ± 2 dB GCF3100BFP-5…
3.9–4.2GHz LO5.30GHz C Band LNB 高频头 降频器 低噪声放大器 下变频器 内部滤波器 低相位噪声，满足DVB-S2X VSAT标准 高1dB压缩点（P1dB）和三阶截点（IP3） 可选内置参考源或外部10MHz参考源型号 宽工作温度范围 名称 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB GCF3100BFP-3 3.400–4.200 GHz 5.15 GHz 1750 – 950 MHz ± 2 dB GCF3100BFP-1 3.700–4.200 GHz 5.15 GHz 1450 – 950 MHz ± 2…
4.5–4.8 GHz C band LNB LO5.95 GHz 高频头 降频器 低噪声放大器 基础参数 名称 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB GCF3100BFP-3 3.400–4.200 GHz 5.15 GHz 1750 – 950 MHz ± 2 dB GCF3100BFP-1 3.700–4.200 GHz 5.15 GHz 1450 – 950 MHz ± 2 dB GCF3100BFP-5 …
基础参数 名称 输入频率 本振频率 输出频率范围 平坦度（全频带） GCF3100BFP-2 3.625–4.200 GHz 5.15 GHz 1525 – 950 MHz ± 2 dB GCF3100BFP-3 3.400–4.200 GHz 5.15 GHz 1750 – 950 MHz ± 2 dB GCF3100BFP-1 3.700–4.200 GHz 5.15 GHz 1450 – 950 MHz ± 2 dB GCF3100BFP-5 3.800–4.200 GHz 5.30 GHz 1500 – 1100 MHz ± 2…

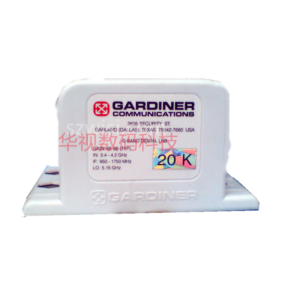

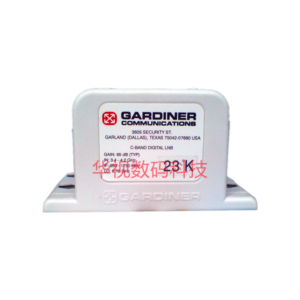

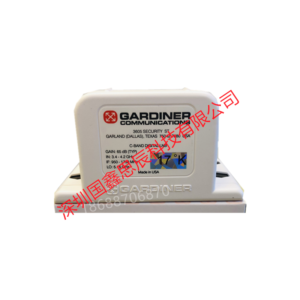

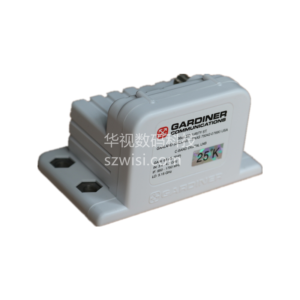

Noise Temperature 15K typ., 30K max. at room temp. @ CF L.O. Stability ± 100KHz Depending on model number Phase Noise (SSB) max. -65 dBc/Hz at 1 kHz -80 dBc/Hz at 10 kHz -95 dBc/Hz at 100 kHz Input VSWR 2.3 : 1 max. Output VSWR 2.3 : 1 max. Gain 62 dB typ., 55…

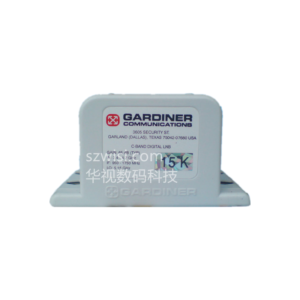

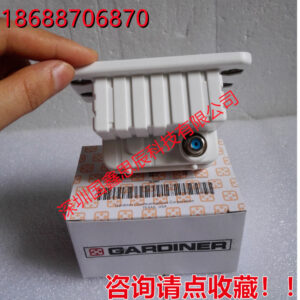

C-BAND 5500R PLL LNB Noise Temperature 15K typ., 30K max. at room temp. @ CF L.O. Stability ± 50KHz – ± 100KHz Depending on model number Phase Noise (SSB) max. -65 dBc/Hz at 1 kHz -80 dBc/Hz at 10 kHz -95 dBc/Hz at 100 kHz Input VSWR 2.3 : 1 max. Output VSWR 2.3 :…
BPF-C-3742 C Band 5G Filter GARDINER LNB LNA No. Test Item Unit Technical Requirement Test Result Judgment 2 Insertion Loss dB ≤0.5 0.39 Qualified C VSWR (Voltage Standing Wave Ratio) – <1.4 1.21 Qualified 3.7–4.2 GHz 5G Signal Suppression Capability dB ≥85 >83.0 Qualified 3.4–3.5 GHz 5G Signal Suppression Capability dB ≥85 75.8 Qualified 3.5–3.6…
GARDINER Functional Characteristics: 3 a) Equipped with gain adjustment and frequency band switching functions: b) Equipped with local oscillator (LO) circuit lock status detection function; c) Equipped with serial communication function, capable of querying the LO lock status and adjusting gain technical indicators through serial communication: Technical Indicators: Input Frequency: 9502150 MHz; 11.5575 GHz; Output…
